Un tornillo puede parecer el elemento más pequeño en una lista de materiales fotovoltaicos para tejados. Sin embargo, en el sitio puede decidir si la instalación permanece segura y seca, o si los soportes se aflojan, las arandelas se dañan y el techo tiene goteras después de repetidas temporadas de calor.

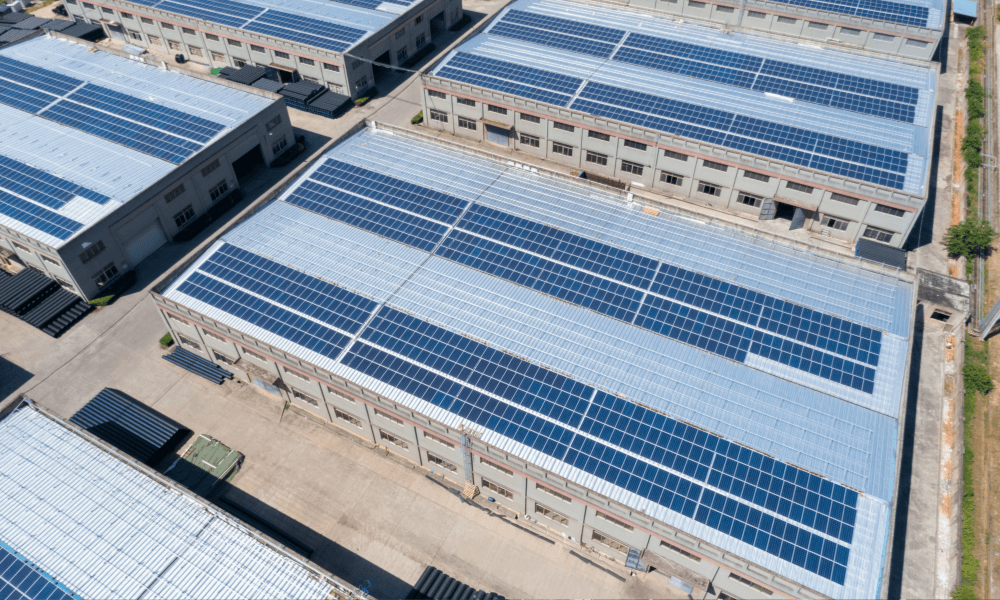

Esto es especialmente preocupante en almacenes, fábricas y edificios logísticos con techos metálicos ligeros. El techo se calienta durante el día, se enfría después del atardecer y se mueve ligeramente con cada ciclo de temperatura. Agregue rieles solares de aluminio, correas de acero, viento y posiblemente aire costero salado, y la selección de sujetadores se vuelve más complicada que elegir "un tornillo de acero inoxidable de la longitud correcta".
Para los contratistas que compran sujetadores para techos solares , la verdadera pregunta no es simplemente si un tornillo puede perforar el techo. Se trata de si la conexión completa se adapta al perfil del tejado, a la estructura de soporte, al entorno local y al movimiento esperado del sistema fotovoltaico.
La Directiva refundida sobre eficiencia energética de los edificios, Directiva (UE) 2024/1275, dio a los Estados miembros de la UE hasta el 29 de mayo de 2026 para transponer la mayoría de sus disposiciones a la legislación nacional.
Requiere que los nuevos edificios se diseñen de manera que las tecnologías solares puedan instalarse posteriormente de forma rentable. Según la Comisión Europea, este requisito se aplica a los edificios cuyas solicitudes de permiso se presenten después del 29 de mayo de 2026.
También hay un plazo más inmediato. A más tardar el 31 de diciembre de 2026, los Estados miembros deben garantizar el despliegue de instalaciones solares adecuadas en edificios públicos y no residenciales nuevos con más de 250 m² de superficie útil, siempre que la instalación sea técnicamente adecuada y económica y funcionalmente viable.
Esto no significa que todos los proyectos de la UE seguirán una regla de fijación idéntica. La directiva establece la dirección general, mientras que los gobiernos nacionales determinan los criterios prácticos y las posibles exenciones.
En otras palabras, es probable que los requisitos de la UE para los edificios preparados para la energía solar hagan que la planificación de la fijación del tejado sea más importante en la fase de diseño. Los ingenieros ya deberían saber por dónde entrarán las futuras cargas fotovoltaicas en la estructura, en lugar de dejar que los instaladores encuentren un punto de fijación viable una vez que se haya completado el techo.
Diferentes techos metálicos necesitan diferentes estrategias de fijación. Un sujetador que funciona bien en un techo de acero trapezoidal puede resultar innecesario (o inadecuado) en un sistema de junta alzada.
Los techos con juntas alzadas a menudo pueden aceptar abrazaderas que sujetan la junta sin penetrar la superficie expuesta a la intemperie. Esto es atractivo porque evita crear nuevos agujeros en el techo.
Pero la "costura alzada" cubre muchos perfiles. La forma de la costura, el grosor de la lámina y el material varían según el fabricante. Por lo tanto, la abrazadera debe comprobarse o homologarse para el perfil del tejado real. El par de apriete también es importante: muy poco puede permitir el movimiento, mientras que demasiado puede deformar la costura.
Los techos de acero trapezoidales suelen utilizar pies de montaje o rieles cortos fijados a través de la lámina. La pregunta clave es hacia dónde irá a continuación la carga de diseño.
Algunos sistemas aprobados utilizan la lámina del techo como parte de la ruta de carga. Otros deben fijarse directamente a la correa. Los instaladores no deben asumir que un tornillo que se sujeta firmemente a una lámina delgada durante la instalación demuestra que la conexión puede resistir las cargas de viento de diseño.

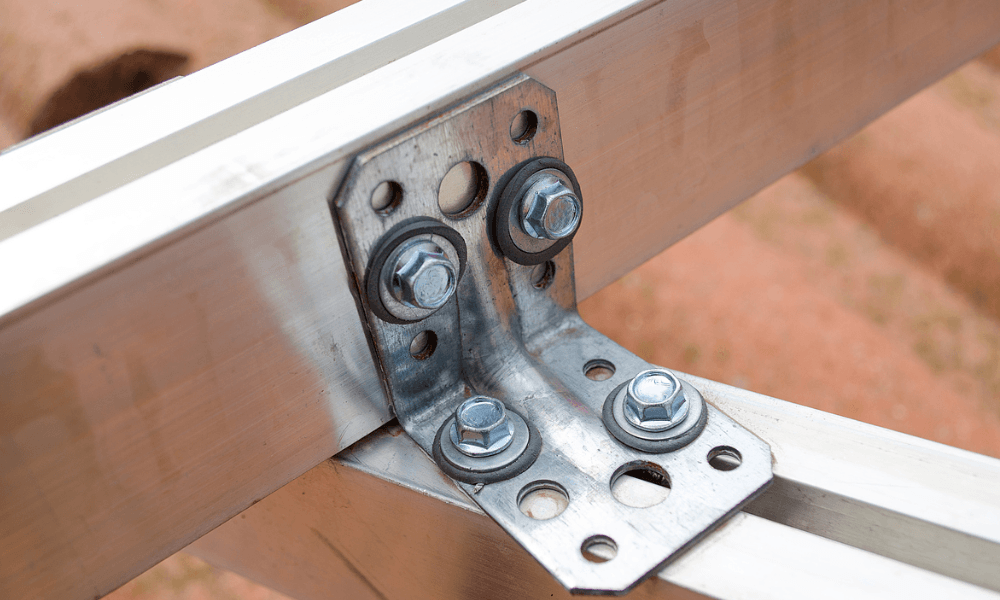

Para estos techos, la especificación debe distinguir entre tornillos que sujetan un soporte a la lámina y sujetadores de montaje solar para correas de acero . Pueden parecer similares pero realizar trabajos estructurales diferentes.
Los paneles sándwich necesitan un cuidado especial. Su núcleo aislante no debe tratarse como material de fijación estructural. Cuando el diseño requiere fijación de correas, el sujetador debe pasar a través del panel y lograr el encaje especificado en el soporte inferior.
Los sujetadores largos también introducen problemas prácticos. Deben perforar en línea recta, evitar comprimir excesivamente el panel y mantener un sellado impermeable confiable en la superficie superior. Se deben verificar las condiciones de instalación y garantía del fabricante del panel antes de elegir el método de fijación.
La lámina del tejado visible sólo cuenta la mitad de la historia. La correa debajo puede ser acero delgado conformado en frío, acero estructural más pesado o madera. Cada sustrato requiere una punta de perforación, una geometría de rosca y una longitud de compromiso adecuadas.

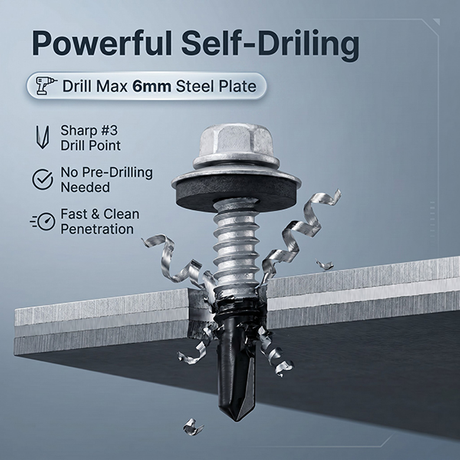

Al seleccionar tornillos autoperforantes para paneles fotovoltaicos en tejados , proporcione al proveedor el espesor de perforación combinado, no solo el espesor de la lámina del tejado. El espesor del soporte, la lámina del techo, las capas espaciadoras y el espesor de la correa pueden afectar el funcionamiento correcto de la punta de perforación.
También verifique dónde se asentará la sección roscada después de la instalación. Elegir un tornillo más largo no crea automáticamente una unión más fuerte. Si la punta de la broca o una sección sin rosca permanece en el material de soporte, es posible que no se logre el enganche de rosca deseado.

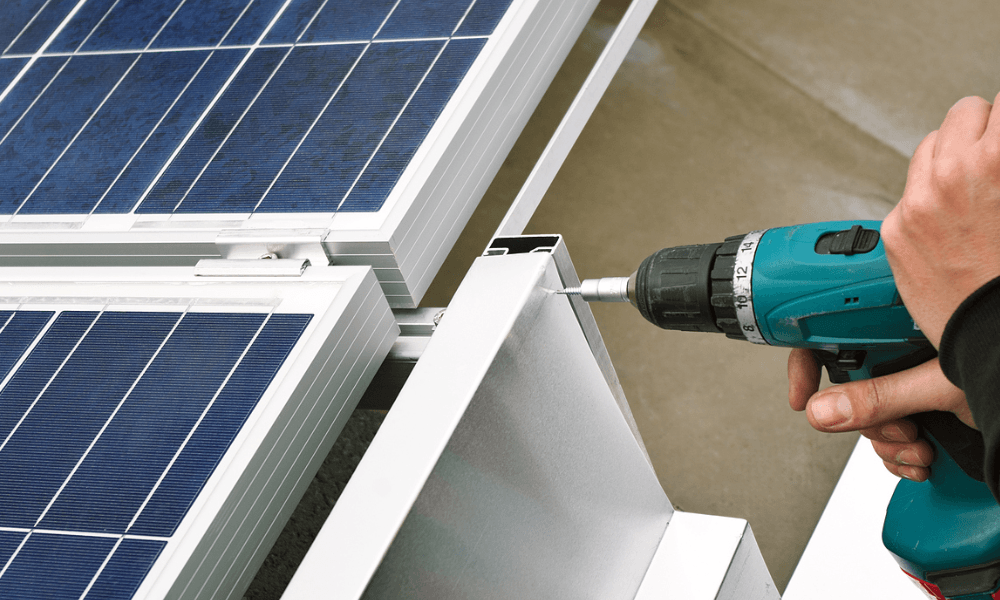

En el sitio, resista la tentación de compensar una mala combinación de tornillos con más torsión del destornillador. Un par excesivo puede dañar el acero fino, dañar el cabezal o aplastar la arandela selladora. Si los tornillos se queman, se desvían o no se perforan repetidamente, deténgase y verifique la capacidad del taladro y la velocidad de instalación.
La mayoría de los rieles fotovoltaicos son de aluminio. Los techos y correas metálicas suelen estar recubiertos de acero al carbono, mientras que los tornillos pueden ser de acero inoxidable o bimetálicos. Agregue humedad y estos materiales diferentes pueden formar una celda de corrosión galvánica.
El riesgo es mayor cuando las capas protectoras se han rayado, el agua queda atrapada o el edificio está cerca de la costa. El área relativa de los metales conectados también influye en el resultado.
Un detalle sensato puede incluir arandelas o almohadillas aislantes entre los soportes de aluminio y el acero revestido. Los bordes cortados y revestimientos dañados deben recibir el tratamiento especificado por el fabricante del techo. También se deben retirar las virutas de perforación antes de abandonar el tejado; Las pequeñas partículas de acero al carbono pueden oxidarse y manchar una superficie que de otro modo estaría en buen estado.
La compatibilidad del material también debe incluir el sistema de sellado. Un buen tornillo de acero inoxidable no puede rescatar una arandela o un sellador que no sea adecuado para el revestimiento del techo y la exposición a la temperatura.
Los techos de metal y los rieles de aluminio se expanden cuando se calientan, pero no necesariamente se mueven en la misma medida. En tramos de rieles largos, la diferencia puede generar tensiones repetidas en los soportes y sujetadores.
El proveedor del sistema de montaje puede especificar juntas de dilatación, agujeros ranurados o puntos de conexión fijos y deslizantes. Los instaladores deben preservar estos detalles en lugar de apretar cada conexión como si el movimiento fuera un defecto.
Las arandelas selladoras necesitan una disciplina similar. Deben comprimirse lo suficiente como para formar un sello, pero no aplanarse hasta que se abulten o se partan. Colocar el tornillo en ángulo puede dejar un lado de la arandela mal asentado, creando una ruta de fuga que puede no ser visible de inmediato.
En entornos cálidos y con mucha radiación ultravioleta, la calidad de las arandelas merece tanta atención como la calidad de los tornillos. Pídale al proveedor que identifique el material de la arandela y confirme que está diseñado para uso en techos exteriores.
No existe una regla segura de "un espaciamiento único que sirva para todos" para la energía solar en tejados.
La presión del viento cambia según la ubicación, la altura, la forma y la posición del edificio. Los módulos cercanos a los bordes y esquinas del techo pueden experimentar cargas diferentes a las de los módulos en la zona central. La altura de montaje y la orientación del módulo también afectan el resultado.
El cálculo estructural debe seguir toda la trayectoria de carga:
Módulo fotovoltaico → abrazadera → riel → pie de montaje → sujetador → lámina o correa → estructura de construcción
Esta es la razón por la que son importantes los valores de extracción y de extracción publicados. La extracción se refiere al sujetador que se retira del sustrato. El pull-over se refiere a la hoja o soporte que falla alrededor de la cabeza del sujetador. Cualquiera de los dos puede gobernar la conexión.
Los datos de rendimiento deben estar relacionados con el sustrato real. Una prueba realizada en acero más grueso no se puede aplicar simplemente a una correa más delgada.
Opción | donde puede caber | Que comprobar |
|---|---|---|
SS304 | Proyectos del interior con exposición atmosférica moderada | Entorno del sitio, capacidad de perforación y compatibilidad con el sistema de techo. |
SS316 | Proyectos costeros o expuestos al cloruro | Especificación completa del material, compatibilidad del sustrato y aprobación del proyecto. |
tornillo bimetálico | Perforación directa en acero donde se prefiere un cuerpo de acero inoxidable. | Material de la punta de perforación, espesor máximo de perforación y protección de la punta perforada |
Tornillo de acero al carbono recubierto | Proyectos donde el techo y las especificaciones de montaje lo permiten. | Rendimiento del recubrimiento, áreas dañadas y exposición esperada a la corrosión |
El SS316 generalmente ofrece una mejor resistencia a la exposición al cloruro que el SS304, pero el grado por sí solo no decide la decisión. El diseño de los tornillos, el acabado de la superficie, los daños en la instalación y la retención de agua también afectan el rendimiento.

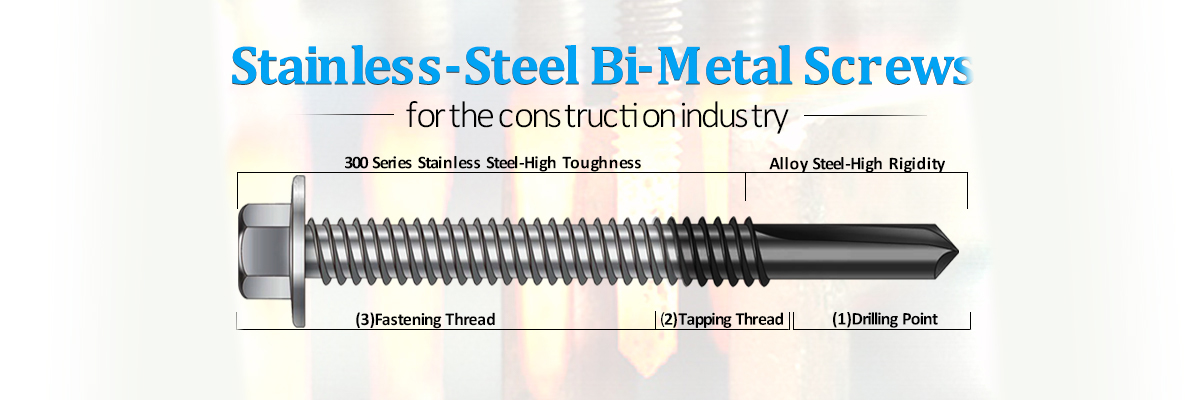

Los tornillos bimetálicos pueden resultar útiles cuando un tornillo totalmente de acero inoxidable no proporciona el rendimiento de perforación requerido. Normalmente combinan un cuerpo de acero inoxidable resistente a la corrosión con una sección de perforación endurecida. La construcción varía entre fabricantes, por lo que "bimetal" nunca debe ser la especificación completa.
Al solicitar sujetadores para paneles solares en techos metálicos , brinde al proveedor suficiente información para realizar una selección significativa:
Perfil del tejado, material y espesor de la chapa.
Material, calidad y espesor de la correa
Grosor del pie de montaje o del soporte
Espesor total de perforación y rango de agarre requerido
Ubicación de proyectos interiores, industriales o costeros.
Materiales necesarios para sujetadores y arandelas
Cargas de diseño o resistencia de conexión requerida
Requisitos de aprobación del techo y del sistema de montaje
Guía de par de instalación y velocidad del conductor
Documentos de rendimiento extraíbles y extraíbles.
Certificados de materiales y trazabilidad de productos.
Para proyectos grandes, las muestras de instalación o las pruebas de extracción del sitio específicas pueden ayudar a confirmar las condiciones reales. Deberían apoyar el diseño de ingeniería, no reemplazarlo.
Los mejores sujetadores para techos solares crean una conexión verificada entre el sistema de montaje fotovoltaico y la estructura de soporte, al tiempo que protegen el techo contra el agua, la corrosión y el estrés térmico.
Para proyectos en climas cálidos, elija el sujetador solo después de confirmar el tipo de techo, el espesor de la correa, la exposición ambiental y las cargas de viento calculadas. Visite nuestras categorías de productos para explorar tornillos autoperforantes bimetálicos, pernos de montaje fotovoltaicos, sujetadores SS304/316 y tornillos metálicos para techos para soluciones de fijación solar específicas para proyectos.
Solo cuando el sistema de montaje haya sido diseñado y aprobado para transferir cargas a través de esa lámina. Muchos sistemas requieren anclaje directo a una correa u otro miembro estructural.
No siempre. El SS316 se considera comúnmente para ambientes costeros o propensos al cloruro, mientras que el SS304 puede ser adecuado para una exposición menos agresiva. La especificación del proyecto y la evaluación de la corrosión deben determinar el grado.
Pueden ser una opción eficaz porque la sección de perforación endurecida penetra el acero mientras que el cuerpo de acero inoxidable proporciona resistencia a la corrosión. Verifique la capacidad de perforación indicada del tornillo con respecto a la correa real.
El espaciado debe basarse en las cargas de viento del proyecto, las zonas del techo, la geometría de montaje, la resistencia del sustrato y el diseño del sistema aprobado. El espaciado genérico no debe reemplazar un cálculo estructural.
No. La EPBD establece objetivos de implementación de energía solar y energía para edificios. La aceptación de los sujetadores aún depende de las regulaciones nacionales, el diseño estructural, la documentación del producto y los requisitos del techo o del sistema de montaje.
