La mayoría de las personas especifican primero los sujetadores aislantes por longitud. Esto es comprensible: es necesario atravesar el panel aislante para llegar a la plataforma. Pero la longitud es secundaria al calibre.
El calibre determina:
Diámetro del vástago : el núcleo estructural del sujetador, que soporta la carga de flexión y genera torsión durante la instalación.
Diámetro de la rosca : la dimensión exterior de la rosca, que crea la superficie de apoyo en el sustrato.
Resistencia a la extracción : la fuerza requerida para extraer el sujetador de la plataforma bajo carga de elevación del viento.
Un sujetador más largo con un vástago de tamaño insuficiente se flexionará y fallará bajo carga. Un sujetador calibrado correctamente y con la longitud correcta funcionará durante toda la vida útil del techo.
Aquí está la especificación básica para cada calibre:
El diámetro del vástago es el número que más importa. Un vástago de 5,25 mm genera significativamente más torsión y resistencia a la extracción que un vástago de 4,3 mm con la misma longitud. En zonas de fuertes vientos o al penetrar plataformas de acero gruesas, esta diferencia es el margen entre aprobar y reprobar la prueba de elevación.
Diámetro del vástago: 4,3 mm
Diámetro de la rosca: 5,58 mm
Tipo de cabeza: T30 Torx Pan Head
Compatibilidad de la plataforma: Acero de hasta 2,0 mm, madera
El #12 es el sujetador de aislamiento básico y, en la aplicación correcta, es la elección correcta.
El calibre n.° 12 está diseñado para fijar paneles aislantes a plataformas de acero de calibre liviano (hasta 2,0 mm) y sustratos de madera. Es adecuado donde:
La capa de aislamiento es relativamente delgada (hasta aproximadamente 125 mm)
La plataforma de acero no está sujeta a fuertes cargas de viento.
El sustrato es acero o madera de calibre liviano en lugar de acero estructural grueso.
Los presupuestos de los proyectos favorecen un sujetador rentable sin sacrificar el cumplimiento del código.
La gama #12 cubre longitudes desde 1-5/8" (41 mm) hasta 8" (203 mm), y se adapta a la mayoría de los espesores de aislamiento estándar en techos comerciales de baja pendiente.
La unidad Torx T30 ofrece una ventaja de instalación clave sobre la Phillips: transferencia de torsión significativamente mayor con menor riesgo de desconexión. Esto es particularmente relevante cuando se conduce a través de paneles aislantes gruesos, donde la resistencia es mayor y el deslizamiento de las herramientas da como resultado cabezas peladas que deben extraerse manualmente.
La unión de los hilos en el sustrato permanece constante entre 3 y 4" independientemente de la longitud total del sujetador: el vástago sin rosca se extiende a través del panel aislante sin engancharse, lo que garantiza que la tabla se apriete contra la plataforma en lugar de levantarse por la unión de los hilos dentro del aislamiento.
El perfil de rosca del #14 utiliza una geometría de contrafuerte profunda: una forma de rosca asimétrica con una cara de soporte de carga casi vertical y una cara de avance en ángulo. Esta geometría maximiza la resistencia a la extracción en la plataforma y al mismo tiempo minimiza el par motor durante la instalación. El resultado es una instalación más rápida con valores de sujeción más altos, razón por la cual el #14 es el sujetador elegido para los conjuntos de techos aprobados por FM.
Diámetro del vástago: 5,25 mm
Diámetro de la rosca: 6,99 mm
Tipos de cabeza: Cabeza de armadura Phillips n.° 3 (TSR n.° 15) / Cabeza plana Phillips n.° 3 (TSR plana n.° 15)
Compatibilidad de plataforma: Acero hasta 12,5 mm+, OSB, aluminio

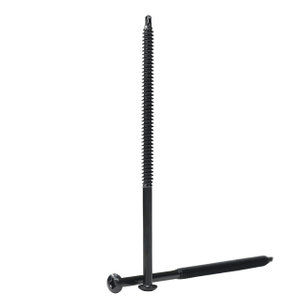

El número 15 es el sujetador aislante de mayor resistencia de la gama. Su vástago de 5,25 mm es el más grande en la categoría de sujetadores aislantes y genera los valores de torsión y resistencia a la extracción más altos.
El #15 está especificado para:
Proyectos en zonas de carga de viento extrema (regiones propensas a huracanes, categorías de exposición a gran altitud)
Conjuntos de aislamiento grueso donde la longitud del sujetador excede 10" y se requieren valores máximos de extracción
Proyectos que requieren la mayor resistencia a la extracción disponible por sujetador, lo que permite un patrón de espaciado de sujetadores más amplio que reduce el número total de sujetadores.
Sustratos que requieren el enganche de rosca más profundo debido a la variabilidad del material
El #15 está disponible en dos configuraciones de cabezal:
#3 Phillips Truss Head (serie TSR-PHT15) : una cabeza abovedada de perfil bajo con una amplia superficie de apoyo. La amplia parte inferior distribuye la fuerza de sujeción sobre un área más grande, reduciendo el riesgo de que la cabeza atraviese la placa de costura. Preferido para la mayoría de las aplicaciones de campo.
Cabeza plana Phillips n.º 3 (serie plana TSR-PHT15) : un perfil avellanado que queda al ras o ligeramente por debajo de la superficie de la placa. Se utiliza cuando se requiere un perfil de cabeza más bajo para evitar interferencias con las capas de membrana aplicadas sobre el sujetador.
Ambas versiones cubren el mismo rango de longitud de 2" a 16", con el mismo patrón de enganche de hilo que el n.º 14.

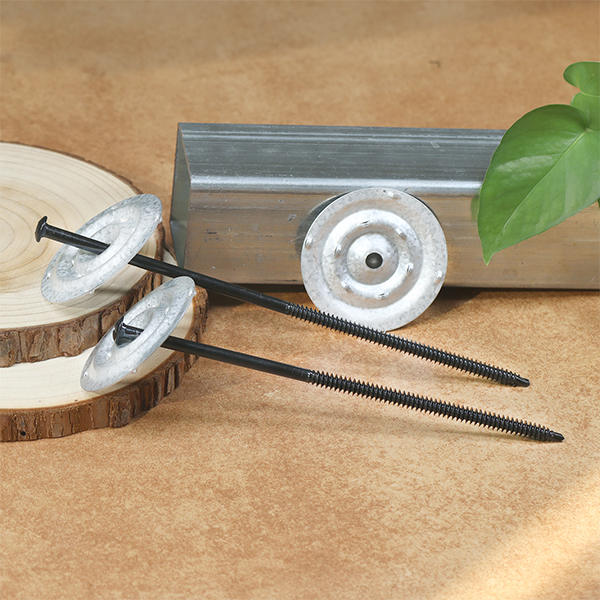

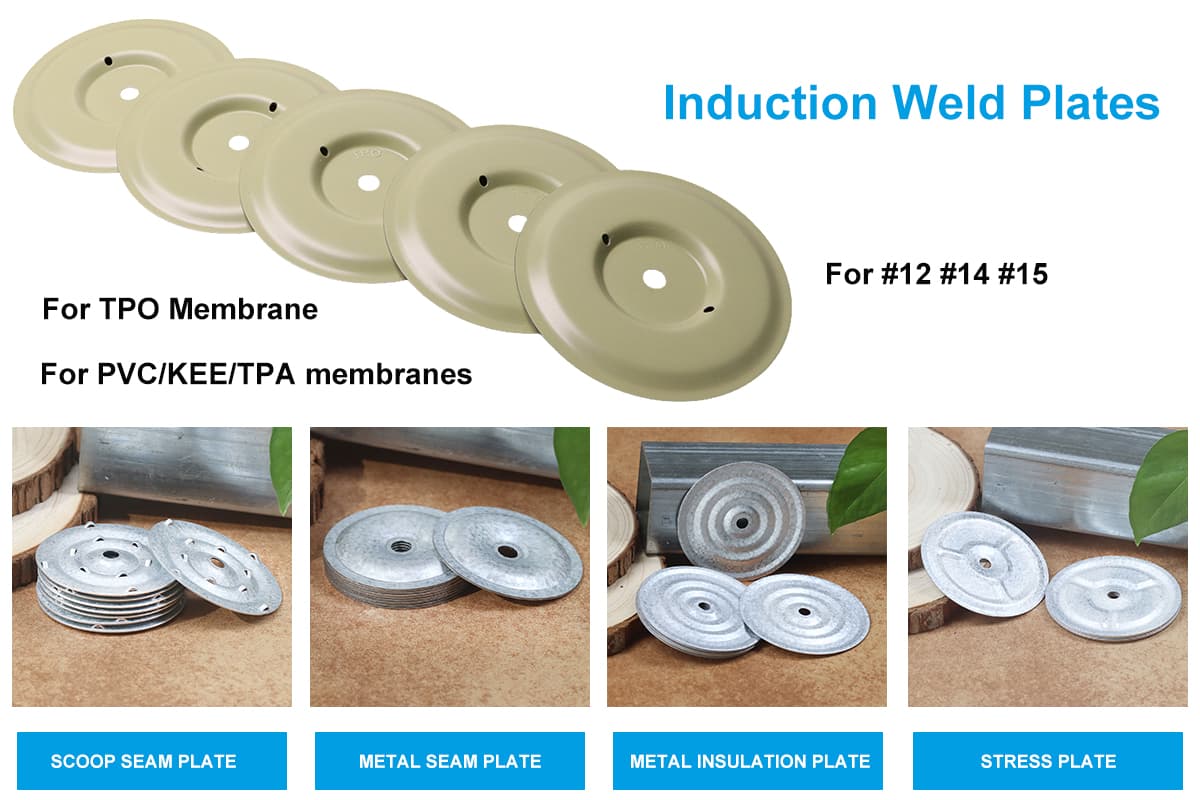

Los sujetadores aislantes para techos nunca se usan solos; siempre se combinan con una placa de unión de metal (también llamada placa de tensión o placa extraíble), que distribuye la carga puntual de la cabeza del sujetador a través de la superficie de la membrana.
El uso de la placa incorrecta, o ninguna placa, concentra la tensión en la cabeza del sujetador y provoca la perforación de la membrana cuando el viento la levanta. La selección de la placa debe coincidir tanto con el calibre del sujetador como con el tipo de membrana.
Todas las placas de la gama TSR están fabricadas con acero AZ-55 Galvalume, que proporciona resistencia a la corrosión a largo plazo compatible con los requisitos FM4470.
Las placas de púas cuentan con dientes radiales en la parte inferior que sujetan la superficie de la membrana y resisten la rotación durante y después de la instalación. Se requieren para membranas reforzadas y sistemas bituminosos modificados, donde la tela de la membrana es lo suficientemente rígida como para que una placa lisa gire bajo torsión sin sujetar adecuadamente la membrana.
Las placas sin púas se utilizan con membranas monocapa no reforzadas (TPO, PVC), donde la placa lisa puede comprimir la membrana sin riesgo de romperla durante la instalación.
Todos los sujetadores aislantes para techos #12, #14 y #15 de la gama TSR llevan el revestimiento resistente a la corrosión CR-10 como estándar.
CR-10 es un recubrimiento de conversión química multicapa que proporciona:
Resistencia básica a la niebla salina adecuada para entornos de techos comerciales estándar
Compatibilidad con los requisitos del sistema FM4470
Un acabado gris neutro que no interfiere con la unión de la membrana.
Para proyectos con requisitos de corrosión más exigentes (exposición costera, atmósferas químicas o garantías extendidas), hay opciones de recubrimiento personalizadas disponibles:
500 a 2000 horas de prueba NSS (pulverización de sal neutra) según ASTM B117
5 a 30 ciclos de prueba de Kesternich (corrosión por SO₂) según DIN 50018
Los sujetadores con tratamiento personalizado deben especificarse con la certificación de prueba correspondiente para respaldar la documentación de garantía del sistema.
Utilice esta tabla como punto de partida para la selección del calibre:
Siempre verifique la selección de sujetadores con la aprobación FM relevante o los datos de prueba del sistema. La selección de calibres anterior es una guía general; Los cálculos de elevación del viento específicos del proyecto pueden requerir una especificación más alta que el mínimo indicado.
La diferencia entre un sujetador aislante para techos n.° 12, n.° 14 y n.° 15 no es arbitraria. Cada calibre representa un diámetro de vástago, una geometría de rosca y una capacidad de extracción específicos diseñados para una gama definida de sustratos y condiciones de carga.
Para la mayoría de las aplicaciones de aislamiento de techos comerciales, el N.º 14 Heavy Duty es el valor predeterminado correcto. Proporciona el diámetro del vástago, el enganche de la rosca y el rango de longitud para manejar la mayoría de los ensamblajes de techos de baja pendiente y se alinea con los sistemas aprobados por FM4470 más ampliamente probados.
Cuando la aplicación va más allá de las condiciones estándar (aislamiento grueso, viento extremo o requisitos máximos de extracción), opte por el N.º 15 para servicio extra pesado..
Cuando el costo es crítico y la plataforma es de acero de calibre liviano o de madera con carga moderada, el estándar n.° 12 es una opción que cumple con las normas y es rentable.
Para obtener asistencia sobre especificaciones específicas del proyecto, comuníquese con info@tsingri.com para obtener la gama completa de productos y las hojas de datos técnicos.
