Elegir el tornillo metálico para techos incorrecto es uno de los errores más costosos que puede cometer un contratista o especificador, no porque los tornillos en sí cuesten una fortuna, sino porque las fallas se descubren después de la instalación, cuando los costos de reparación se multiplican rápidamente.<\/p>

Un techo con goteras. Un panel de revestimiento independiente. Una disputa de garantía. Todo se remonta a un sujetador que no era adecuado para la aplicación, el sustrato o el medio ambiente.<\/p>

Esta guía cubre todo lo que necesita saber para especificar correctamente los tornillos metálicos para techos: tipos, materiales, tratamientos de superficie, opciones de arandelas y cómo leer las especificaciones de un tornillo para que nunca más quede atrapado por un sujetador que no coincide.<\/p>

<\/p>

¿Qué son los tornillos metálicos autoperforantes para techos?<\/span><\/h3>

Los tornillos metálicos para techos son sujetadores autorroscantes y autoperforantes diseñados para penetrar sustratos metálicos sin necesidad de perforar previamente. La punta del taladro en la punta corta el material, mientras que el vástago roscado tensa la lámina y crea su propia rosca en el metal base.<\/p>

Esta instalación en un solo paso (sin orificio piloto ni broca separada) es lo que los convierte en los sujetadores preferidos para los sistemas de revestimiento y techos de acero en todo el mundo.<\/p>

A menudo se utilizan dos términos indistintamente, pero describen herramientas sutilmente diferentes:<\/p>

• Tornillos autorroscantes <\/strong>: introduzca su propia rosca en un orificio previamente perforado<\/p><\/li>

• Tornillos autoperforantes <\/strong>: taladra el agujero y rosca la rosca en una sola operación<\/p><\/li><\/ul>

  Para revestimientos y tejados metálicos, los tornillos autoperforantes son el estándar. La geometría de la punta de perforación determina el espesor del sustrato de acero que puede penetrar el tornillo, por lo que seleccionar la punta correcta no es negociable.<\/p>

  <\/p>

  Los tres tipos principales de tornillos metálicos para techos<\/span><\/h3>

  No todos los tornillos para techos están diseñados para el mismo trabajo. En términos generales, los tornillos para construcción metálica se dividen en tres categorías de aplicaciones:<\/p>

  1. Sujetadores de fijación Valley (chapa a acero)<\/strong><\/h4>

  Los sujetadores de fijación valle se utilizan para asegurar láminas de acero perfiladas directamente sobre un sustrato de acero; piense en láminas para techos fijadas a correas o paneles de revestimiento de paredes fijados a una estructura de acero. Se instalan a través del valle (punto bajo) del perfil, por lo que se utiliza el término \"fijación de valle\".<\/p>

  Características clave:<\/strong><\/p>

  • Cabeza de arandela hexagonal o cabeza de arandela con hendidura hexagonal<\/p><\/li>

  • Arandela de caucho EPDM o arandela unida SS304+EPDM para impermeabilización<\/p><\/li>

  • Disponible en calibre #12 (5,5 mm) y #14 (6,3 mm)<\/p><\/li>

  • Capacidad de perforación: acero #12 hasta 6,0 mm, acero #14 hasta 7,0 mm<\/p><\/li>

  • Tamaños desde 12-14×25 mm hasta 14-14×95 mm<\/p><\/li><\/ul>

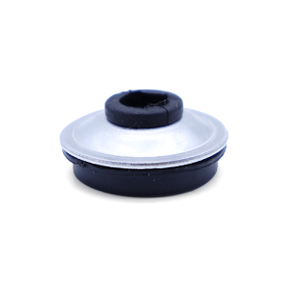

    La lavadora es fundamental. Crea el sello contra la intemperie en el punto de sujeción. Una arandela defectuosa o degradada es una de las causas más comunes de goteras en el techo, por lo que se recomienda especificar una arandela adherida SS304+EPDM (en lugar de una arandela de goma suelta) para un rendimiento a largo plazo.<\/p>

    2. Sujetadores de fijación de estructuras (servicio pesado)<\/strong><\/h4>

    Los tornillos de fijación de estructuras están diseñados para sujetar placas de acero a estructuras de acero gruesas: conexiones de correa a viga, revestimiento de columnas y conjuntos de estructuras de acero pesado. Utilizan una punta de perforación n.° 5, que es significativamente más agresiva que la punta n.° 3 estándar y puede penetrar placas de acero de hasta 12,5 mm de espesor.<\/p>

    <\/p>

    Características clave:<\/strong><\/p>

    • Cabezal Phillips o cabeza de arandela hexagonal<\/p><\/li>

    • Rosca fina (#24) para una velocidad de perforación más rápida y una sujeción más fuerte en acero<\/p><\/li>

    • La punta n.º 5 elimina la necesidad de realizar perforaciones previas incluso en acero grueso<\/p><\/li>

    • Disponible en calibre #12 (5,5 mm) y #14 (6,3 mm)<\/p><\/li>

    • Tamaños desde 12-24×32 mm hasta 14-24×95 mm<\/p><\/li><\/ul>

      El diseño de rosca fina (#24 hilos por pulgada) proporciona dos ventajas: velocidad de instalación más rápida y un agarre más fuerte en acero de alta resistencia, en comparación con los diseños de rosca gruesa. Un detalle de ingeniería adicional que vale la pena mencionar: la geometría de la rosca de los tornillos de fijación de estructuras está diseñada para evitar que se acumulen limaduras de hierro en la rosca, lo que reduce el riesgo de que se inicie corrosión en el punto de fijación.<\/p>

      <\/p>

      3. Tornillos de quilla de acero ligero (fijación de pared y chapa fina)<\/strong><\/h4>

      Esta categoría cubre sujetadores para aplicaciones más livianas: fijación de láminas metálicas delgadas a estructuras de acero livianas, fijación de paneles de pared a estructuras y fijación de tableros de fibra u OSB al acero.<\/p>

      Los productos de esta categoría incluyen:<\/strong><\/p>

      • Cabezal de arandela hexagonal (pared/estructura) <\/strong>: calibre #10, 4,8 mm de diámetro, para fijar paneles de pared a estructuras o componentes extraíbles. Espesor máximo del acero 4,0 mm.<\/p><\/li>

      • Tornillos para chapa fina de rosca única <\/strong>: Diseñados para chapa fina de 1×1,0 mm o 2×0,75 mm. La punta afilada ofrece una velocidad de perforación rápida con una mínima distorsión del material.<\/p><\/li>

      • Tornillos para chapa fina de doble rosca (bimetálicos) <\/strong>: Para fijar entre sí chapas perfiladas de aluminio y acero. La doble rosca permite perforar placas de acero de hasta 2 mm; La construcción bimetálica proporciona resistencia a la corrosión del acero inoxidable.<\/p><\/li>

      • Tornillos autoperforantes alas de expansión <\/strong>: Para fijar tableros de cemento, madera u OSB al acero. Las alas de expansión perforan el tablero y luego se rompen al entrar en contacto con el sustrato de acero, lo que permite que la rosca se acople limpiamente al acero. La cabeza en relieve evita el exceso de conducción.<\/p><\/li><\/ul>

        Opciones de materiales: acero al carbono, acero inoxidable y bimetal<\/span><\/h3>

        La selección de materiales es donde ocurren la mayoría de los errores de especificación. La elección depende de tres factores: entorno de corrosión, materiales del sustrato y requisitos de vida útil del proyecto.<\/p>

        Acero al carbono 1022A / 10B21<\/strong><\/p>

        El acero al carbono es el material más utilizado para tornillos para tejados. Ofrece excelentes propiedades mecánicas después del tratamiento térmico: alta resistencia a la tracción, buena dureza y rendimiento de perforación confiable.<\/p>

        <\/p>

        El tratamiento superficial es fundamental. <\/strong> El acero al carbono desnudo se oxidará rápidamente en ambientes exteriores, por lo que todos los tornillos para techos de acero al carbono deben tener un revestimiento resistente a la corrosión:<\/p>

        • Recubrimiento Ruspert (AS3566 Clase 3 o Clase 4) <\/strong>: un recubrimiento patentado multicapa que proporciona más de 480 a 1000 horas de resistencia a la niebla salina. La clase 3 es adecuada para entornos interiores estándar; Clase 4 para zonas costeras o industriales.<\/p><\/li>

        • Galvanizado <\/strong>: Protección básica, apto para aplicaciones secas o protegidas.<\/p><\/li>

        • Revestimiento REXIUBAO <\/strong>: equivalente al estándar del mercado chino que ofrece un rendimiento comparable al de Ruspert.<\/p><\/li><\/ul>

          Ideal para: <\/strong> techos comerciales e industriales estándar, proyectos sensibles a los costos donde el medio ambiente no está clasificado como corrosivo.<\/p>

          Acero inoxidable 410<\/strong><\/p>

          SS410 es un acero inoxidable martensítico que puede tratarse térmicamente para lograr la dureza requerida para aplicaciones autoperforantes. Proporciona una resistencia a la corrosión significativamente mejor que el acero al carbono revestido sin el costo de los grados inoxidables austeníticos.<\/p>

          Tenga en cuenta que SS410 es magnético y tiene una resistencia a la corrosión moderada; no es adecuado para entornos marinos ni para exposición continua a la humedad.<\/p>

          Ideal para: <\/strong> proyectos que requieren una mayor resistencia a la corrosión que el acero al carbono, exposición costera moderada o donde los sujetadores visibles exigen una estética más limpia.<\/p>

          Bimetálico: Cuerpo SS304/316 + Punta de perforación SCM435<\/strong><\/p>

          La construcción bimetálica es la solución de ingeniería a un problema específico: se necesita la resistencia a la corrosión del acero inoxidable, pero el acero inoxidable por sí solo es demasiado blando para perforar una placa de acero gruesa de manera confiable.<\/p>

          La solución es soldar o unir dos materiales:<\/p>

          • Punta de broca SCM435 <\/strong>: acero de aleación de cromo-molibdeno con alta dureza después del tratamiento térmico. Perfora eficientemente a través de sustratos de acero.<\/p><\/li>

          • Cuerpo, vástago y rosca SS304 o SS316 <\/strong>: el acero inoxidable austenítico completo proporciona una resistencia a la corrosión excepcional durante la vida útil del sujetador.<\/p><\/li><\/ul>

            Esta combinación es esencial cuando se fijan láminas de aluminio a subestructuras de acero, donde el uso de un sujetador de acero al carbono crearía una celda de corrosión galvánica en el punto de contacto, lo que aceleraría la corrosión de ambos materiales.<\/p>

            <\/p>

            Ideal para: <\/strong> ambientes costeros, zonas marinas, instalaciones de paneles solares, conexiones de aluminio a acero y cualquier aplicación donde la longevidad de los sujetadores deba coincidir con la vida útil del sistema de 20 a 30 años.<\/p>

            <\/p>

            Comprensión de los tratamientos de superficie: Ruspert Clase 3 frente a Clase 4<\/span><\/h3>

            Para los contratistas que trabajan en diferentes entornos de proyectos, comprender la clasificación Ruspert/AS3566 es importante para una especificación correcta.<\/p>

            <\/colgroup>

            Clasificación<\/strong><\/p><\/th>	Horas de niebla salina<\/strong><\/p><\/th>	Entorno típico<\/strong><\/p><\/th><\/tr>
            AS3566 Clase 1<\/p><\/td>	240h<\/p><\/td>	Tierra adentro, baja humedad<\/p><\/td><\/tr>
            AS3566 Clase 2<\/p><\/td>	480h<\/p><\/td>	Interior, moderado<\/p><\/td><\/tr>
            AS3566 Clase 3<\/strong><\/p><\/td>	480–1000h<\/strong><\/p><\/td>	Techos comerciales estándar<\/strong><\/p><\/td><\/tr>
            AS3566 Clase 4<\/strong><\/p><\/td>	1000h+<\/strong><\/p><\/td>	Costero, industrial, agresivo.<\/strong><\/p><\/td><\/tr><\/tbody><\/table><\/div> La mayoría de los proyectos de techos comerciales especifican la Clase 3 <\/strong> como mínimo. Los proyectos dentro de 1 km de la costa, en zonas industriales con exposición a sustancias químicas o en climas tropicales deben especificar Clase 4 <\/strong> o actualizar a sujetadores de acero inoxidable.<\/p> Hay recubrimientos personalizados disponibles para requisitos específicos del proyecto: pruebas NSS (niebla salina neutra) de 500 a 2000 horas y pruebas Kesternich (corrosión por SO₂) de 5 a 30 ciclos.<\/p> <\/p> Cómo leer una especificación de tornillos para techos<\/strong><\/p> Una cadena de especificaciones de tornillos para techos como 12-14 × 45 mm <\/strong> contiene la siguiente información:<\/p> 12<\/strong> = Diámetro de rosca en calibre (#12 = 5,5 mm / #14 = 6,3 mm / #15 = 6,99 mm)<\/p><\/li> 14<\/strong> = Hilos por pulgada (TPI) — paso de rosca<\/p><\/li> ×45mm <\/strong> = Longitud total del tornillo<\/p><\/li><\/ul> Para los sujetadores aislantes para techos, encontrará especificaciones como #14 Heavy Duty, 4\' de largo <\/strong> ; esto sigue el formato imperial común en las aplicaciones para techos de América del Norte.<\/p> El espesor de fijación efectivo <\/strong> se refiere al rango de sujeción: el espesor total del material que se puede sujetar entre el cabezal y el sustrato. Esto es distinto de la longitud total del tornillo y es lo que se utiliza al hacer coincidir la longitud del tornillo con el grosor del panel aislante.<\/p> <\/p> Arandela EPDM frente a arandela adherida SS304 + EPDM<\/strong><\/p> La arandela es el sello contra la intemperie. Su falla es lo que convierte el orificio de un tornillo en un punto de fuga.<\/p> Arandela EPDM estándar:<\/strong><\/p> Arandela de goma unida a una placa trasera de acero.<\/p><\/li> Se comprime debajo de la cabeza del tornillo para formar un sello.<\/p><\/li> Adecuado para la mayoría de aplicaciones estándar<\/p><\/li> Puede degradarse con el tiempo con la exposición a los rayos UV si no se comprime completamente<\/p><\/li><\/ul> Arandela unida SS304+EPDM:<\/strong><\/p> Placa trasera de acero inoxidable con una capa de EPDM unida químicamente<\/p><\/li> No hay riesgo de que la arandela se separe del respaldo metálico.<\/p><\/li> El respaldo de acero inoxidable resiste la corrosión en la cabeza del sujetador.<\/p><\/li> Preferido para entornos Clase 3/Clase 4 e instalaciones de servicio prolongado<\/p><\/li><\/ul> Para aplicaciones de techos con una vida útil de diseño de más de 20 años, las arandelas adheridas SS304+EPDM son la especificación correcta. El costo adicional marginal es insignificante comparado con el costo de un techo con goteras.<\/p> <\/p> Tamaños de las puntas de perforación: n.° 3 frente a n.° 5<\/strong><\/p> La punta de perforación es el extremo comercial de un tornillo autoperforante. Su tamaño determina el espesor máximo de acero que puede penetrar en una sola operación.<\/p> <\/colgroup> Punto<\/strong><\/p><\/th> Espesor máximo del acero<\/strong><\/p><\/th> Aplicación típica<\/strong><\/p><\/th><\/tr> #3<\/p><\/td> 6,0 mm (n.° 12) / 7,0 mm (n.° 14)<\/p><\/td> Hoja a correa, fijación valle, revestimiento estándar<\/p><\/td><\/tr> #5<\/p><\/td> 12,5 mm (n.º 12 y n.º 14)<\/p><\/td> Fijación de estructura, placa de acero a armazón pesado.<\/p><\/td><\/tr><\/tbody><\/table><\/div> El uso de una punta n.º 3 en acero más grueso que su capacidad nominal provocará que el tornillo se atasque, que la punta del taladro se deshilache o que el sujetador no se haya acoplado completamente al sustrato. Una punta #5 en una lámina delgada perforará demasiado, eliminando material y debilitando la conexión.<\/p> <\/p> Lista de verificación del especificador<\/h3> Antes de finalizar la especificación de su sujetador, confirme lo siguiente:<\/p> Espesor del sustrato <\/strong> : ¿cuál es el calibre de acero de la correa, el marco o la estructura?<\/p><\/li> Material de chapa/panel <\/strong> : ¿acero, aluminio o compuesto?<\/p><\/li> Espesor total de sujeción <\/strong> : ¿lámina + algún respaldo de espuma o rotura de puente térmico?<\/p><\/li> Clasificación del entorno <\/strong> : ¿interior, costero, industrial, marino?<\/p><\/li> Tratamiento de superficie requerido <\/strong> : ¿Clase 3, Clase 4 o NSS/Kesternich personalizado?<\/p><\/li> Tipo de arandela <\/strong> : ¿EPDM o SS304+EPDM unidas?<\/p><\/li> Tipo de cabeza <\/strong> : ¿hexagonal para instalación de herramientas eléctricas o avellanada para acabado al ras?<\/p><\/li> Tipo de unidad <\/strong> : ¿Phillips, Torx o Hex?<\/p><\/li> Vida útil del proyecto <\/strong> : ¿garantía estándar o vida útil de diseño de 25 a 30 años?<\/p><\/li><\/ul> Repasar esta lista de verificación antes de la adquisición lleva cinco minutos. Hacerlo mal lleva mucho más tiempo solucionarlo.<\/p> <\/p> Los tornillos metálicos para techos son una partida pequeña en el presupuesto de cualquier proyecto, pero conllevan una responsabilidad enorme. El sujetador adecuado, correctamente adaptado al sustrato, el entorno y la aplicación, funcionará durante toda la vida útil del edificio. El equivocado se convierte en una responsabilidad.<\/p> Las variables clave son el material (acero al carbono, SS410 o bimetálico), el tratamiento de la superficie (Clase 3/4 o inoxidable), la punta de perforación (#3 o #5), la especificación de la arandela (EPDM o SS304+EPDM adherido) y el diseño de la rosca (gruesa para lámina, fina para estructura).<\/p> <\/p> Si su proyecto tiene requisitos que quedan fuera de las especificaciones estándar, comuníquese con nuestro equipo técnico al info@tsingri.com <\/u><\/a> o visite www.tsingri.com <\/u><\/a> para solicitar una cotización personalizada o una revisión de las especificaciones.<\/p> <\/p> <\/p><\/div>"}
